Following 哈工深上传到B站的电控组培训来入门robomaster电控组,我购买了普中科技玄武套餐开发板作为硬件。
本篇介绍我学习Flash的见闻
FLASH
不需配置任何东西,只需要时钟即可
RS232-----TTL
简介
一个32位地址指向1个字节,我们常说的flash空间,多少多少K,指的是多少多少K byte。
Flash 中文名字叫闪存,是一种长寿命的非易失性(断电数据不丢失)的存储器。可以对称为块的存储器单元块进行擦写和再编程,在进行写入操作之前必须先执行擦除。
STM32的FLASH地址起始于 0x08000000 ,结束地址是0x08000000加上芯片实际的FLASH大小,不同的芯片FLASH大小不同。
Tips:一般情况下,程序文件是从 0x0800 0000 地址写入,这个是STM32开始执行的地方,0x0800 0004是STM32的中断向量表的起始地址。(我们可以手动更改)
RAM起始地址是 0x20000000 ,结束地址是0x20000000加上芯片的RAM大小,不同的芯片RAM也不同。
Flash中的内容一般用来存储代码和一些定义为const的数据,断电不丢失,且不会保存调试中改变的数据;RAM可以理解为内存,用来存储代码运行时的数据,变量等等,掉电数据丢失。

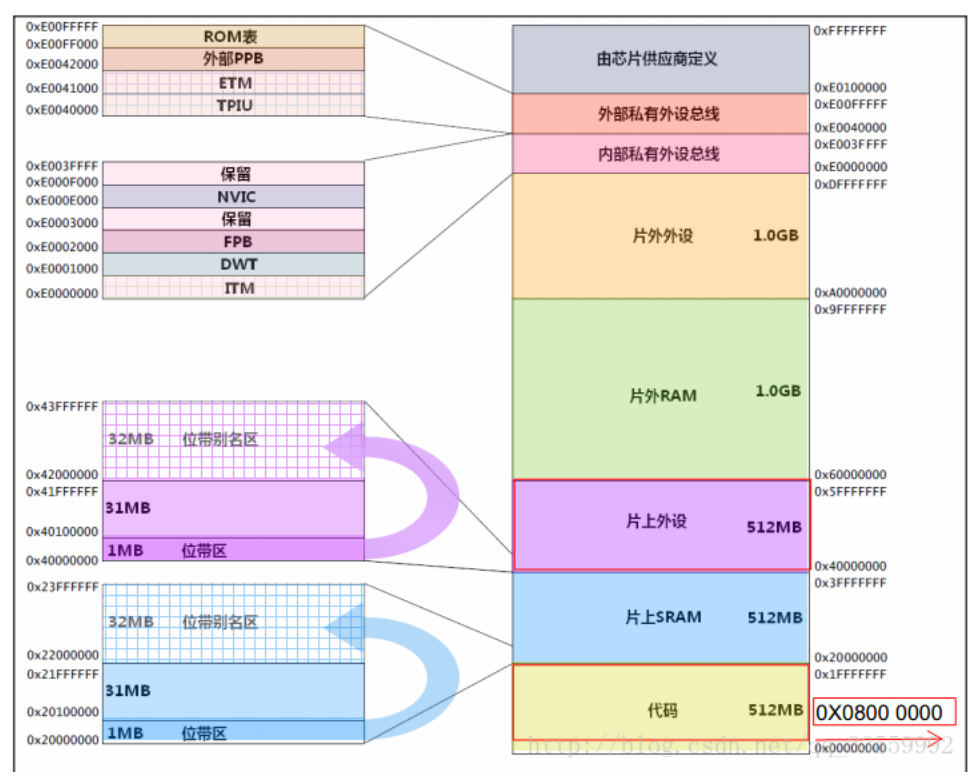

STM32将外设都映射为地址,操作外设也即操作地址。
Tips:stm32的外设地址从0x4000 0000开始,可以看到在库文件中,是通过基于0x4000 0000地址的偏移量来操作寄存器以及外设的。
单片机执行流程
单片机复位后,从 0x08000004 取出复位中断的地址,并且跳转到复位中断程序,中断执行完之后会跳到我们的 main 函数, main 函数里边一般是一个死循环,进去后就不会再退出,当有中断发生的时候,单片机将指针强制跳转回中断向量表,然后根据中断源进入对应的中断函数,执行完中断函数之后,再次返回 main 函数中。
启动模式选择管脚
BOOT1 BOOT0 启动模式 说明
X 0 用户闪存存储器du 用户闪存存储器被选为启动区域
0 1 系统zhi存储器 系统存储器被选为启动区域
1 1 内嵌SRAM 内嵌SRAM被选为启动区域
根据选定的启动模式,主闪存存储器、系统存储器或SRAM可以按照以下方式访问:
● 从主闪存存储器启动:主闪存存储器被映射到启动空间(0x0000 0000),但仍然能够在它原有的地址(0x0800 0000)访问它,即闪存存储器的内容可以在两个地址区域访问,0x0000 0000或0x0800 0000。
● 从系统存储器启动:系统存储器被映射到启动空间(0x0000 0000),但仍然能够在它原有的地址(0x1FFF F000)访问它。
● 从内置SRAM启动:只能在0x2000 0000开始的地址区访问SRAM。
内部构造

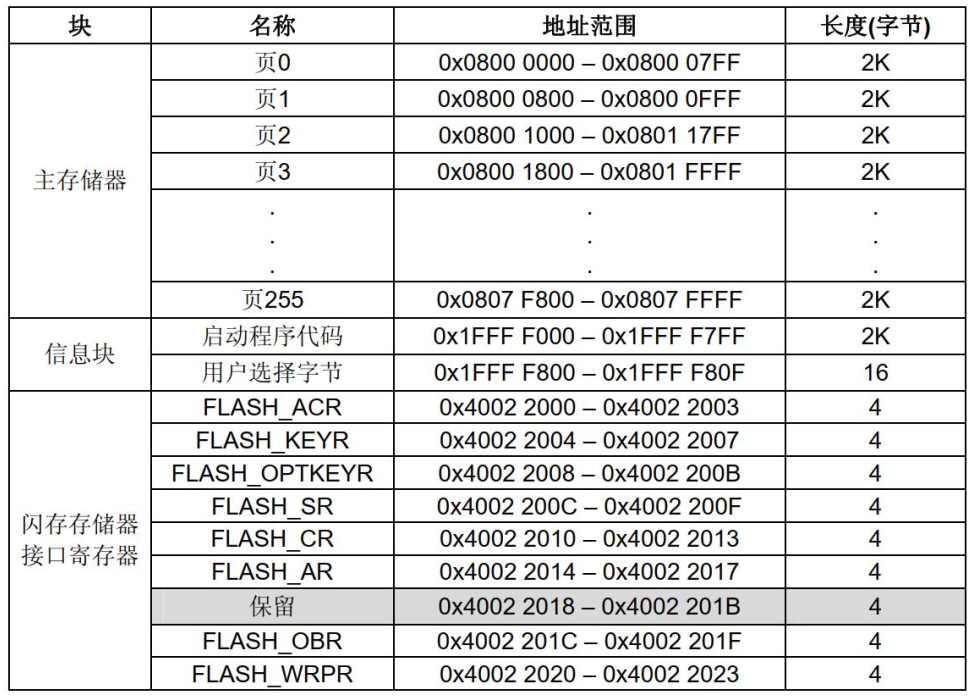

按照不同容量,存储器组织成32个1K字节/页(小容量)、 128个1K字节/页(中容量)、 256个2K字节/页(大容量)的主存储器块和一个信息块。
闪存存储器被组织成32位宽的存储器单元,可以存放代码和数据常数。每一个STM32F10xxx微控制器的闪存模块都有一个特定的启始地址。
信息块分为两个部分:
系统存储器是用于存放在系统存储器自举模式下的启动程序bootloader(用户无法更改),这个区域只保留给ST使用,启动程序使用USART1串行接口实现对闪存存储器的编程; ST在生产线上对这个区域编程并锁定以防止用户擦写
选择字节: 选项字节存储芯片的配置信息及对主存储块的保护信息。 用于配置 FLASH 的读写保护、电源管理中的 BOR 级别、软件/硬件看门狗等功能,这部分共 32 字节。可以通过修改 FLASH的选项控制寄存器修改。
闪存存储器有两种保护方式防止非法的访问(读、写、擦除):
- 页写入保护
- 读出保护
在执行闪存写操作时,任何对闪存的读操作都会锁住总线,在写操作完成后读操作才能正确地进行。
Tips:即在进行写或擦除操作时,不能进行代码或数据的读取操作。
进行闪存编程操作时(写或擦除),必须打开内部的RC振荡器(HSI)。
Tips:CubeMX默认打开
闪存存储器可以用ICP或IAP方式编程。
- IAP(In-Application Programming): IAP是在用户程序运行时对闪存微控制器中存储器重新编程。
- ICP(In-Circuit Programming): ICP是在芯片安装到用户应用板上后,通过JTAG协议对闪存微控制器中存储器编程
FLASH的读/写操作
读操作
内置闪存模块可以在通用地址空间直接寻址,任何32位数据的读操作都能访问闪存模块的内容并得到相应的数据。(读操作较为简单)1
2
3
4uint32_t Robot_Num_Flash_Add = 0x08005000;
ID_Num = *(__IO uint16_t*)( Robot_Num_Flash_Add );
//*(__IO uint16_t *)是读取该地址的参数值,其值为16位数据,一次读取两个字节,*(__IO uint32_t *)就一次读4个字节
printf("ID_num:0x%x\r\n", ID_Num);
写操作
闪存编程和擦除控制器(FPEC)处理闪存的编程和擦除操作。它包括7个32位的寄存器:
- FPEC键寄存器(FLASH_KEYR)
- 选择字节键寄存器(FLASH_OPTKEYR)闪存控制寄存器(FLASH_CR)
- 闪存状态寄存器(FLASH_SR)
- 闪存地址寄存器(FLASH_AR)
- 选择字节寄存器(FLASH_OBR)
- 写保护寄存器(FLASH_WRPR)
复位后, FPEC模块是被保护的,不能写入FLASH_CR寄存器;通过写入特定的序列到FLASH_KEYR寄存器可以打开FPEC模块,这个特定的序列是在FLASH_KEYR写入两个键值(KEY1和KEY2);错误的操作序列都会在下次复位前锁死FPEC模块和FLASH_CR寄存器。
- KEY1: 0x45670123
- KEY2: 0xCDEF89AB
写入错误的键序列还会产生总线错误;总线错误发生在第一次写入的不是KEY1,或第一次写入的是KEY1但第二次写入的不是KEY2时; FPEC模块和FLASH_CR寄存器可以由程序设置FLASH_CR寄存器中的LOCK位锁住,这时可以通过在FLASH_KEYR中写入正确的键值对FPEC解锁。
闪存擦除
闪存可以按页擦除,也可以整片擦除

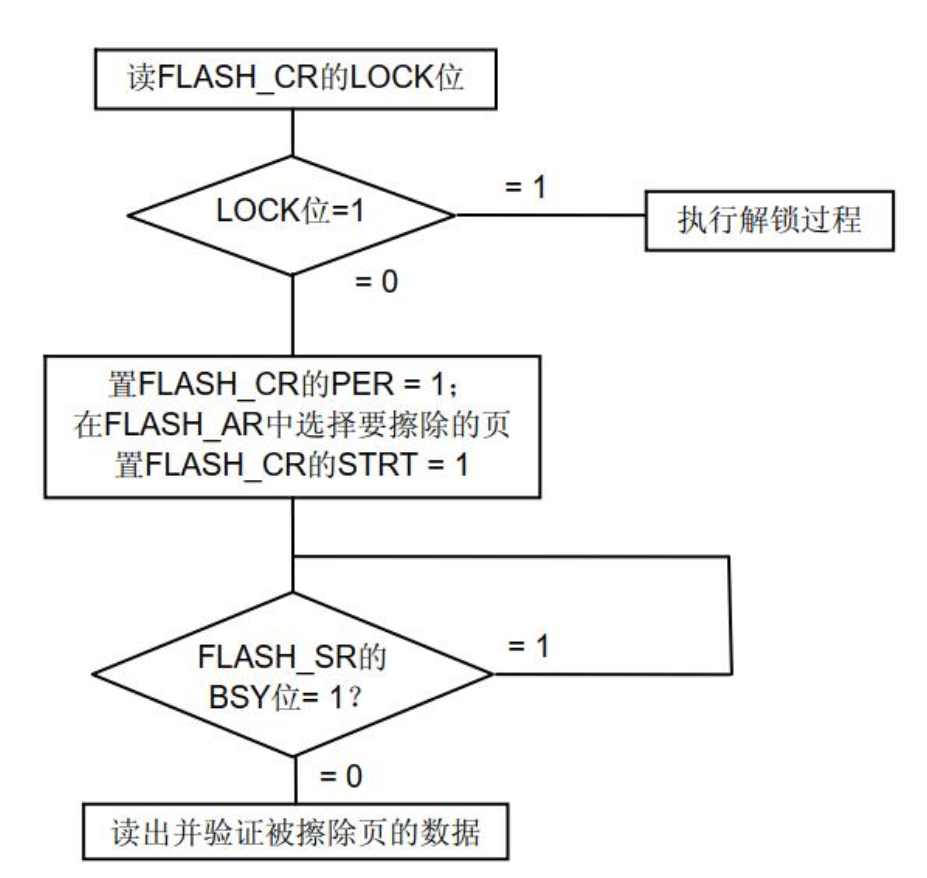

页擦除

闪存的任何一页都可以通过FPEC的页擦除功能擦除;擦除一页应遵守下述过程:
检查FLASH_SR寄存器的BSY位,以确认没有其他正在进行的闪存操作;
设置FLASH_CR寄存器的PER位为1 ;
用FLASH_AR寄存器选择要擦除的页;
设置FLASH_CR寄存器的STRT位为 1 ;
等待BSY位变为 0 ;
读出被擦除的页并做验证。(没必要)

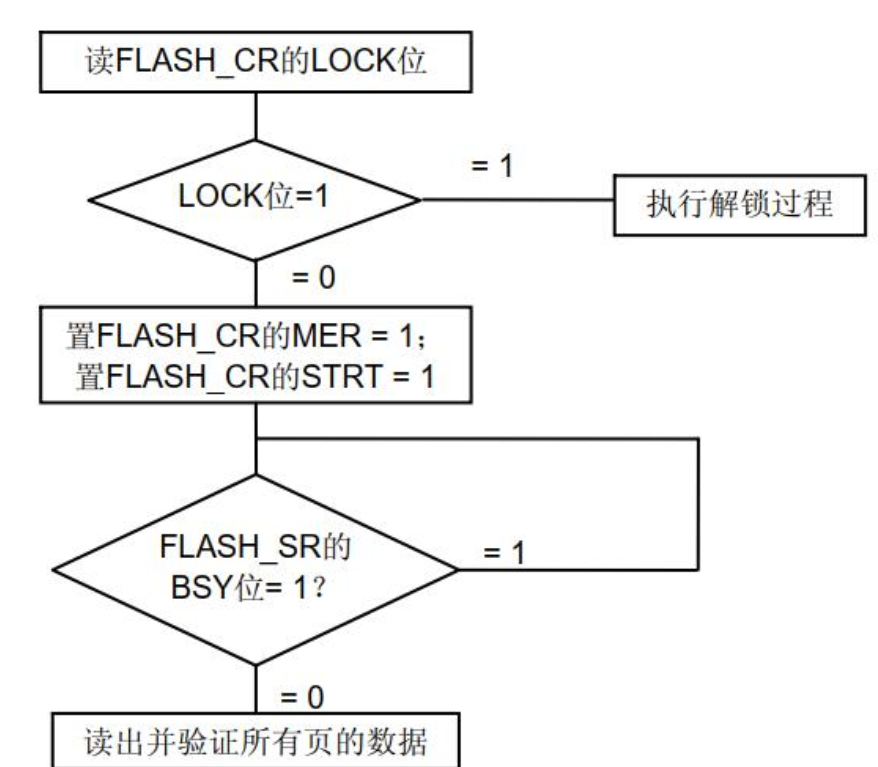

整片擦除
可以用整片擦除功能擦除所有用户区的闪存,信息块不受此操作影响。建议使用下述过程:
检查FLASH_SR寄存器的BSY位,以确认没有其他正在进行的闪存操作;
设置FLASH_CR寄存器的MER位为 1 ;
设置FLASH_CR寄存器的STRT位为 1 ;
等待BSY位变为 0 ;
读出所有页并做验证。
主闪存编程
对主闪存编程每次可以写入16位。即在一个闪存地址写入一个半字将启动一次编程;写入任何非半字的数据, FPEC都会产生总线错误。
Tips:在编程过程中,任何读写闪存的操作都会使CPU暂停(即改代码) ,直到此次闪存编程结束。

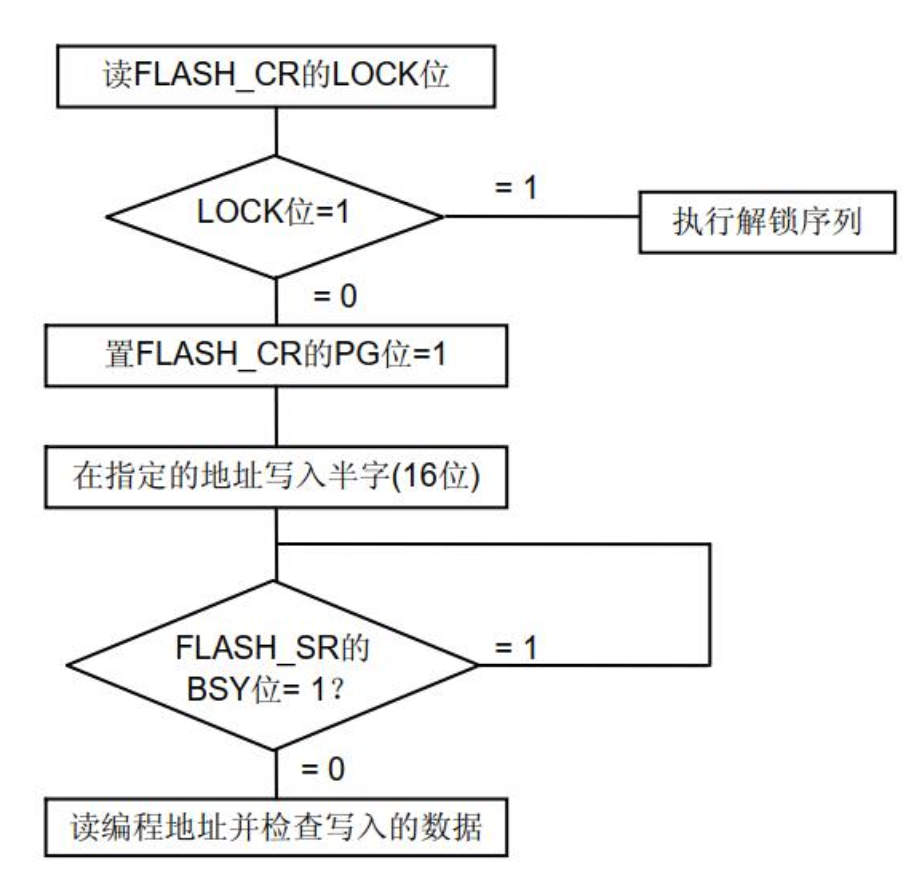

标准的闪存编程顺序如下:
检查FLASH_SR寄存器的BSY位,以确认没有其他正在进行的编程操作;
设置FLASH_CR寄存器的PG位为 1 ;
在指定的地址写入要编程的半字;
等待BSY位变为 0 ;
读出写入的地址并验证数据。
FPEC先读出指定地址的内容并检查它是否被擦除,如未被擦除则不执行编程;如果指定的地址在FLASH_WRPR中设定为写保护,也不执行编程。
Notes:所有的编程操作结束后要锁上FLASH。
查看工程的内存分布
通过查询应用程序编译时产生的 *.map 后缀文件,打开map 文件后,查看文件最后部分的区域,可以看到一段以 Memory Map of the image 开头的记录
API
1 | FLASH_EraseInitTypeDef; //一个结构体的名字 |
实验
FLASH读写实验1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30/*FLASH写入程序*/
void writeFlash(uint32_t addr, uint32_t WriteFlashData)
{
/* 1/4解锁FLASH*/
HAL_FLASH_Unlock();
/* 2/4擦除FLASH*/
/*初始化FLASH_EraseInitTypeDef*/
FLASH_EraseInitTypeDef FlashSet;
FlashSet.TypeErase = FLASH_TYPEERASE_PAGES;
FlashSet.Banks = FLASH_BANK_1;
FlashSet.PageAddress = addr;
FlashSet.NbPages = 1;
/*设置PageError,调用擦除函数*/
uint32_t PageError = 0;
HAL_FLASHEx_Erase(&FlashSet, &PageError);
/* 3/4对FLASH烧写*/
HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, addr, WriteFlashData);
/* 4/4锁住FLASH*/
HAL_FLASH_Lock();
}
/*FLASH读取程序*/
uint32_t readFlash(uint32_t addr)
{
uint32_t temp = *(__IO uint32_t*)(addr);
return temp;
}
