Main Takeaway

记录我的基于STM32Cube框架的第一个stm32程序从新建到编译上传全流程，感谢机协学长学姐的帮助！

流程梳理

• 通过STM32CubeMX选择芯片、配置外设，并生成代码
• 在选用的编辑器中编辑代码，编写程序
• 编译代码，生成二进制文件并上传
• 调试代码的运行效果

芯片配置

选择芯片/开发板

但是需要注意，若选择官方开发板作为硬件，则会提供“按照开发板上的电路及布局默认配置硬件”的选项

配置内核与外设硬件

系统配置：时钟配置+调试配置

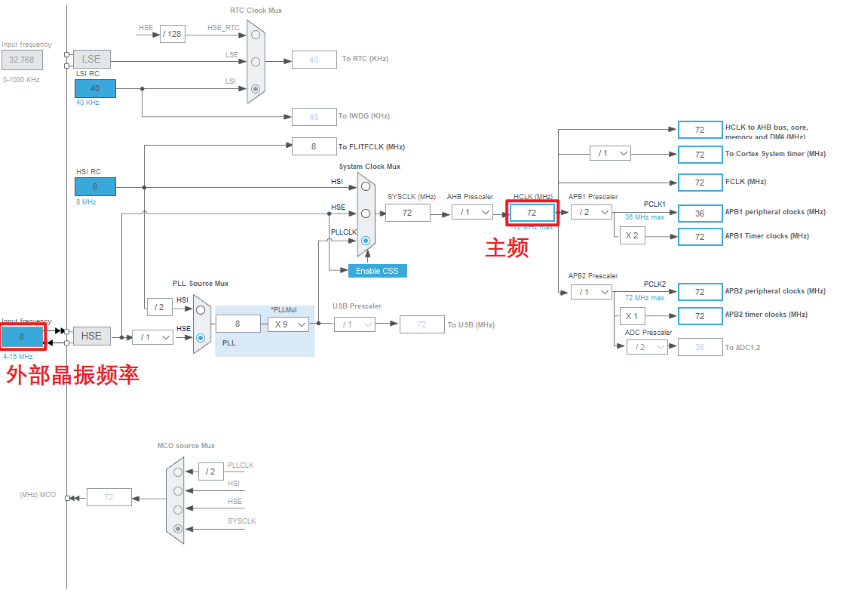

时钟配置（必要）：STM32有四个时钟源：LSI（低速内部时钟）、LSE（低速外部时钟）、HIS（高速内部时钟）和HSE（高速外部时钟）；有的型号仅有其中某几个。默认的配置是采用芯片内部自带的振荡器、主频配置为8MHz。Nucleo F103RB中芯片外接了8MHz的晶振，故将“HSE”项配置为“Crystal/Ceramic Resonator”，这就是说使用高速外部时钟，且时钟源为晶振。具体频率则在时钟树界面中配置（在使用内部振荡器时F1系列芯片最高主频是64MHz，在使用8MHz外部晶振时最高主频是72MHz。）

调试配置：用于配置调试的类型（如果芯片未被配置为调试模式就强行对其进行调试，则会造成芯片内部启动程序错误而导致之后无法正常烧录程序，此时需擦除其Flash以修复）

主流的调试方式有SWD和JTAG两种，而SWD是更方便的方法。若要使用SWD进行调试，则必须将芯片配置为“Serial Wire”调试。

外设硬件：芯片中的所有外设都可以在软件中配置，包括DMA、ADC、定时器等

配置工程，生成代码

工程名称，路径

应用结构：

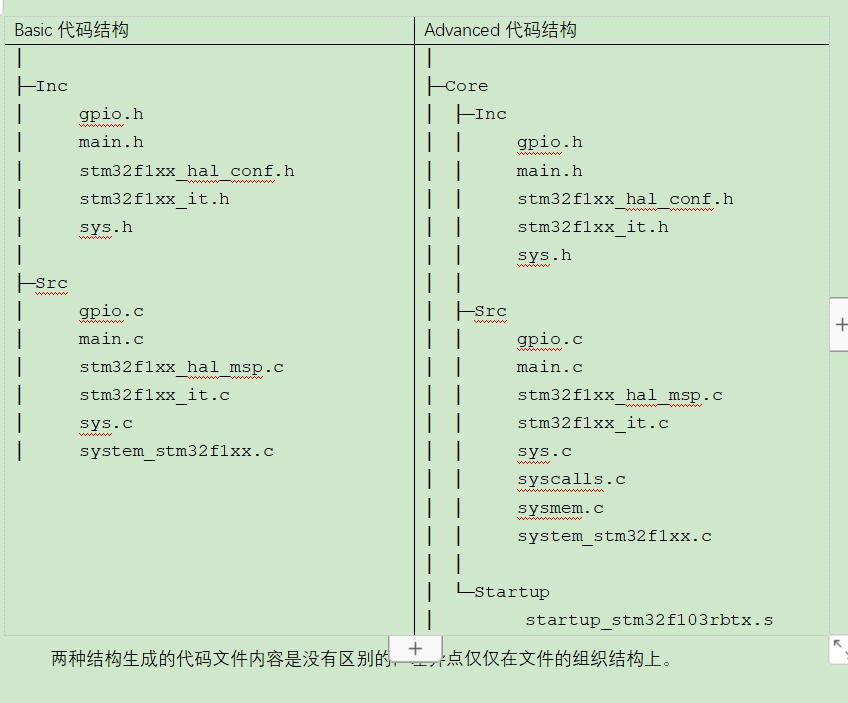

应用结构有“Basic”和“Advanced”两个选项。如果观察仔细的话，会发现STM32CubeIDE工程中的CubeMX项目默认的是“Advanced”结构，而单独使用CubeMX默认的是“Basic”结构

工具链/IDE：

STM32CubeMX除了配置硬件外，还提供了直接生成工程 的功能，即由该“工具链/IDE”选项确定。STM32CubeMX预先包含了7种 开发方式，分别是：EWARM、MDK-ARM、SW4STM32、TrueStudio、 STM32CubeIDE、Makefile和Other Toolchains(GPDSC)

*MDK-ARM*：Keil uVision采用的开发环境，使用此选项可以直接生成Keil完整工程。

*TrueStudio、STM32CubeIDE*：TrueStudio是STM32CubeIDE的前身。TrueStudio本身是以Eclipse为基础配置而成的STM32开发工具，在被ST收购被ST与STM32CubeMX合并，形成了STM32CubeIDE。故该两种选项生成的项目并无较大区别。对于使用Eclipse自行配置来为STM32开发的同学，也可以选择该选项。

*Makefile*：Makefile实际上是“make”这个程序为了实现自动化构建工程而读取的一种文件。make从Makefile文件中读取生成的对象、编译的顺序、文件的依赖等信息，然后使用gcc或者g++来编译。Makefile不仅适用于系统下的标准C/C++工程，也适用于嵌入式开发。为Arm架构芯片开发的gcc叫做“arm-none-eabi-gcc”，可以在GNU的官网上下载。PlatformIO使用gcc来编译STM32的程序，故采用Makefile选项更搭配。

但实际上PlatformIO自带一套使用Python来构建工程的方法，因此用不到Makefile；真正需要的只是“Inc”和“Src”两个文件夹中的代码而已。如果有同学有兴趣的话，可以尝试使用gcc搭配make自行搭建一套工具链，这个时候STM32CubeMX生成的Makefile文件就会派上用场。

包管理：

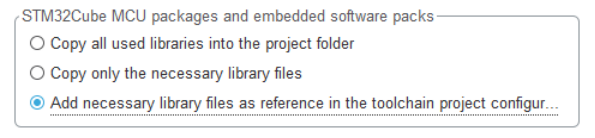

包管理有三种选项，翻译过来就是：仅复制用到的库文件、复制所有库文件、仅添加引用。

• 仅复制用到的库文件
• 复制所有库文件
• 仅添加引用：最简洁但不能移植

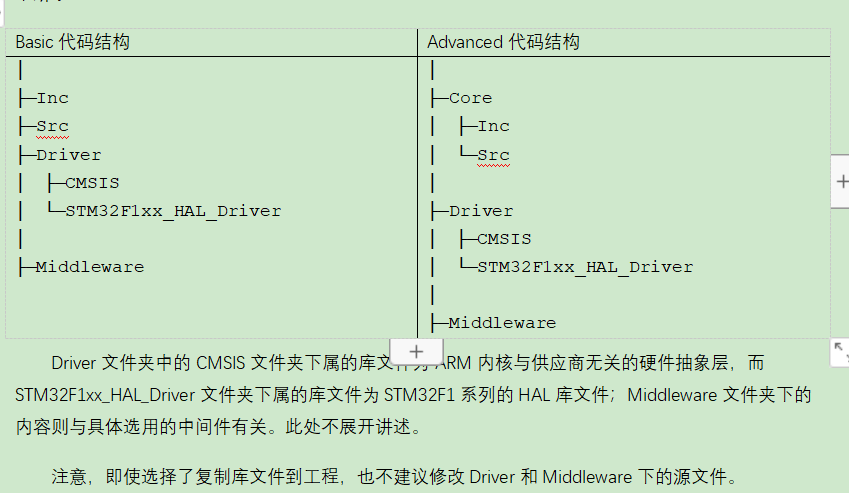

当选择了复制库文件到工程时，除了Inc和Src两个文件夹（或Advanced模式下的Core文件夹）外，还会额外生成一个Driver文件夹，其中放置的便是STM32的库文件。当启用了USB或者FreeRTOS等中间件后，也还会额外生成一个Middleware文件夹，其中放置的便是中间件的库文件。文件结构如下所示：

生成选项：

Tips:点击.ioc文件可以打开CubeMX重新配置

程序编写

/* USER CODE BEGIN x /

/* USER CODE END x */

其中的x可以是数字，也可以是别的一些标识符。STM32CubeMX希望用户将自己的代码插入到“BEGIN”和“END”当中，

reason:

之所以要这样做是因为STM32CubeMX在更新代码时不会修改这两句注释之间的内容。比如当用户的需求发生了变动，需要修改硬件配置时，就需要使用STM32CubeMX来修改并重新生成代码。如果将用户代码放在这两句注释之间，STM32CubeMX就不会在重新生成代码的时候覆盖掉这部分。这使得硬件配置的更改变得更加方便

编译上传

单片机、乃至目前一切电脑都不能直接运行代码文件，必须通过编译器将代码文件编译成CPU能够处理的机器语言——即二进制机器指令——才能烧录到芯片执行。STM32主流的编译器——也即arm芯片所用的编译器——有两种：arm-gcc和Arm Compiler。Keil默认采用Arm Compiler，而STM32CubeIDE和PlatformIO则采用arm-gcc。二者在编译原理上有差别，但是在代码层面很难体现出来

调试程序

ST-Link不只是程序下载器，还是调试器，能够通过JTAG接口或者SWD接口控制芯片的运行、读取芯片的寄存器、内存等。我们可以观察到芯片中每个寄存器的值、每个变量的值及其变化，可以通过断点让程序运行到指定的位置、检测中断的执行；从而能够方便地调试代码。

代码结构

结构概述

STM32CubeMX软件生成出来的代码具有高度的结构性。按文件予以区分，各个文件的功能如下：

接下来将逐个讲解这些文件的功能。

文件与程序功能

stm32f1xx_hal_conf.h：

该文件定义了启用的HAL模块，并设置了一些宏参数——比如晶振频率等。

C/C++中的宏常用于选择性编译的程序，此处即使用了此原理。通过一系列宏来确定需要引用哪些头文件

1
2
3
4
5
6
7
8

/* Includes ----------------------------------------------------------*/
 /**
  \* @brief Include module's header file
  */

 #ifdef HAL_RCC_MODULE_ENABLED
 #include "stm32f1xx_hal_rcc.h"
 #endif /* HAL_RCC_MODULE_ENABLED */

Tips:只有定义了对应的宏，才会引用对应的头文件，对应的模块才能够在应用中使用。这些宏不需要使用者手动定义，STM32CubeMX会自动根据在软件中选择的配置来定义这些宏、启用对应的模块。

system_stm32f1xx.c

该文件不涉及任何HAL库中的内容，仅仅从内核上使用寄存器的方式来初始化时钟，并提供了时钟频率值更新的函数。该文件中包含两个函数，如下所示：

这两个函数在代码中都没有显式调用。实际上SystemInit()的调用是写在启动文件中的：

1
2

/* Call the clock system intitialization function.*/
bl  SystemInit

Notes:其调用发生在复位后、进入主函数前。其实本来可以通过修改该函数的参数就能实现时钟树的配置，但是HAL库选择了以自己的方法实现时钟配置，因此SystemInit()函数仅仅实现了默认的时钟配置，也就是采用内部时钟、主频为8MHz。真正的时钟配置是在主函数中进行的。

stm32f1xx_it.h/stm32f1xx_it.c

这两个文件包含了单片机用到的所有中断服务程序，主要分为两个部分：内核中断和外设中断。

内核中断

在代码中内核中断以以下注释作为开始：

1

/**********************************************************************/ /*    Cortex-M3 Processor Interruption and Exception Handlers     */  /**********************************************************************/

内核中断指的是那些由STM32芯片中内核部分——包括F1系列采用的Cortex-M3内核、F4系列采用的Cortex-M4内核等——产生的中断。这些中断多是一些通用的、系统性的中断，如SysTick_Handler（系统滴答定时器中断）、HardFault_Handler（硬件错误中断）等。STM32CubeMX将其自动列出来，方便使用者修改。比如HardFault_Handler，当系统出现硬件错误的时候便会跳转到这里，可以利用这一中断函数很快定位bug的来源。

注意，内核中断中的SysTick_Handler默认被HAL库用于计时。如果没有实现该中断函数则会使HAL库失去计时功能。当然这也是已经由STM32CubeMX软件自动完成了，可以在SysTick_Handler函数中看见被调用的库函数HAL_IncTick。

系统滴答定时器中断：由系统滴答定时器产生

硬件错误中断：当发生内存溢出、访问越界、堆栈溢出时进入

HAL库计时功能默认采用系统滴答定时器来进行计时，但也可以换用TIM1、TIM2等外设计时器：可在STM32CubeMX的SYS部分配置

外设中断

在代码中外设中断以以下注释作为开始：

1

/**********************************************************************/ /* STM32F1xx Peripheral Interrupt Handlers                 */ /* Add here the Interrupt Handlers for the used peripherals.      */ /* For the available peripheral interrupt handler names,         */ /* please refer to the startup file (startup_stm32f1xx.s).        */ /**********************************************************************/

外设中断指的是由单片机内非内核部分的外设硬件产生的中断，如定时器中断、外部中断、串口中断等。当在STM32CubeMX中选择了相应的中断时便会自动在此处添加中断服务函数。

stm32f1xx_hal_msp.c

MSP指的是MCU Specific Package，即单片机具体方案。HAL库体系下，初始化分为两个步骤：抽象层初始化+MSP初始化。

以串口为例。串口的属性包括波特率、数据位、校验位等；但是这些属性属于抽象属性，无论这个串口是STM32单片机的串口1还是串口2，或者是Arduino上的甚至51单片机上的串口，都拥有这些属性。抽象属性的初始化即为抽象层的初始化。但是要让串口真正工作起来，仅仅告诉它波特率多少、数据位多少、有无校验位是不够的，还要配置串口的时钟、串口的DMA、串口的复用引脚等，而这些属性在不同单片机上是不一样的。这些初始化即为MSP初始化。只有经过了这两层初始化，开发者才能按照需求使用抽象硬件。

该文件实现的即是单片机全局的MSP初始化函数：HAL_MspInit()。如下所示，实现了复用引脚和电源的时钟使能，并且关闭了JTAG调试而改用SWD调试：

Tips:因为在CubeMX中的配置是SWD

1
2
3
4
5
6
7
8
9
10
11
12
13
14

/**
 \* Initializes the Global MSP.
 */
void HAL_MspInit(void)
{
 __HAL_RCC_AFIO_CLK_ENABLE();
 __HAL_RCC_PWR_CLK_ENABLE();

 /* System interrupt init*/

 /** NOJTAG: JTAG-DP Disabled and SW-DP Enabled
 */
 __HAL_AFIO_REMAP_SWJ_NOJTAG();
}

该函数并非在源文件中进行调用，而是在库文件中进行调用。HAL库的初始化函数在进行完毕抽象层的初始化后便会调用相应的MSP初始化函数。

main.h

该文件包含了全局的宏定义，并且包含了单片机的库文件。从STM32Cube的设计上来看，官方希望开发者将全局的定义、包含、常量等都写在该文件中，并在各个源文件中都包含该main.h

文件中为开发者预留了填写包含（Private includes）、类型（Exported types）、常量（Exported constants）、宏函数（Exported macro）、函数原型（Exported functions prototypes）和宏定义（Private defines）。

main.c

• 在main函数中，首先初始化了HAL库：

1
2

/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();

• 然后配置了系统时钟。此处的时钟配置和之前的SystemInit函数不一样，SystemInit函数中直接修改寄存器配置时钟，而此处则使用HAL库的库函数来配置；该函数也在main.c文件中实现，将单片机的时钟配置成软件中时钟树所配置成的样子。

1

/* Configure the system clock */ SystemClock_Config();

• 其次初始化了所有外设。本例中仅有GPIO进行了初始化，因此此处也仅有GPIO的初始化函数。以后若有其他外设需要初始化，CubeMX也会将其放在该位置。

1

/* Initialize all configured peripherals */ MX_GPIO_Init();

• 接下来便进入死循环。单片机上的程序不像我们电脑上的程序；电脑上的程序运行结束后就由操作系统回收资源了，单片机上的程序则会一直运行，从主函数返回后就回到了汇编启动文件中，接下来单片机的行为就不是我们在C语言代码中可以控制的了。因此在main函数中写入一个死循环，程序就不会从main函数退出。而实际的应用场景中，我们需要实现的功能很多时候也正是需要写在死循环中不断去执行。（callback function）

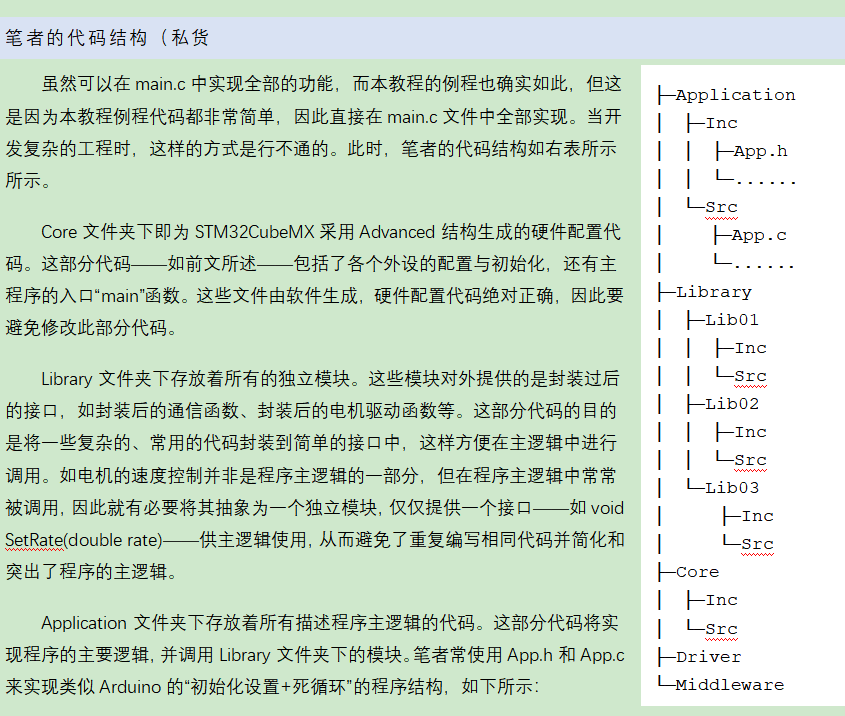

代码组织

stm32的工程为C语言工程，编译时不会产生元数据，全靠头文件的包含和源文件的编译链接来实现工程组成，因此尤其需要开发者设计好合适的工程结构。

关于C语言工程的结构，网上有许多的文章都提供了如何组织代码的方法。实际上代码的组织并没有一个非常统一的方案，大多都是按照开发者自己的喜好来设计。此处也不会要求同学们使用某种代码组织方法，仅仅提供笔者使用的代码结构供参考。

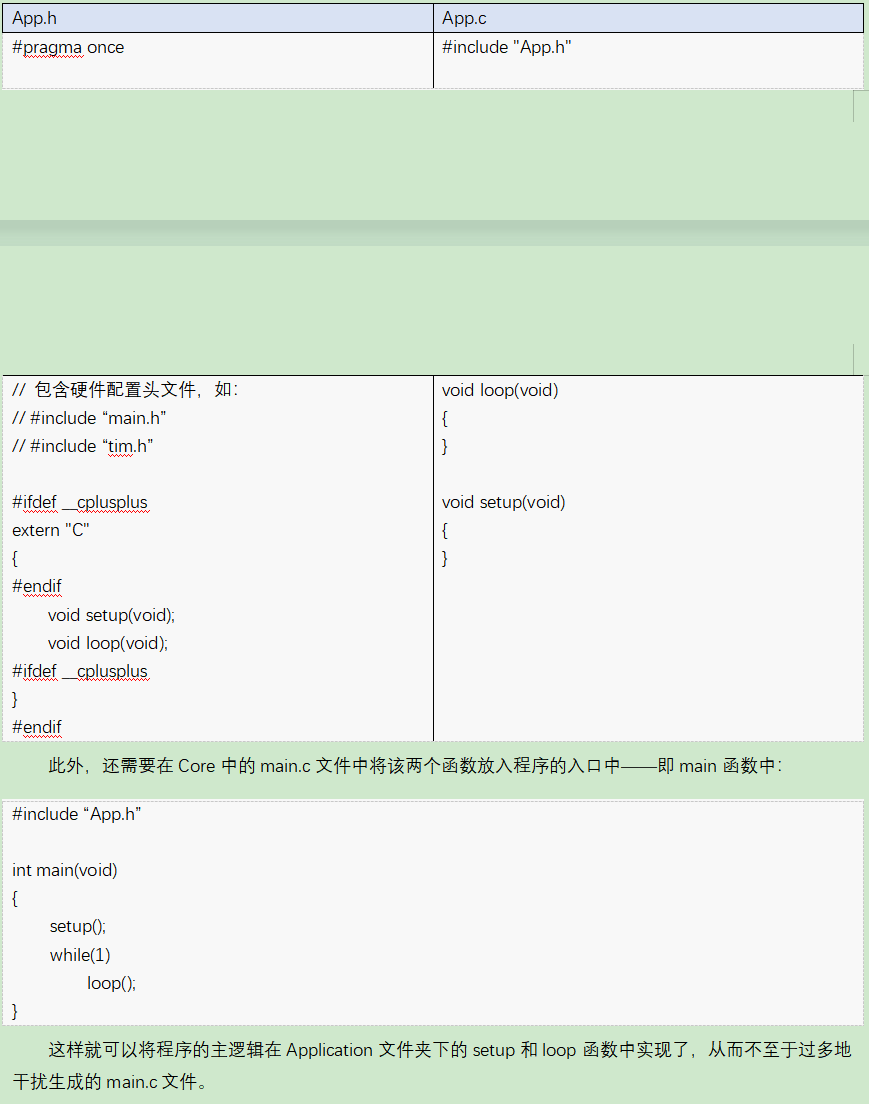

当程序的逻辑逐渐复杂的时候，也可以不仅仅使用一对App.h/c文件来实现全部逻辑，而可以使用多个文件分别实现一部分，此处不详述。

一些别的原则

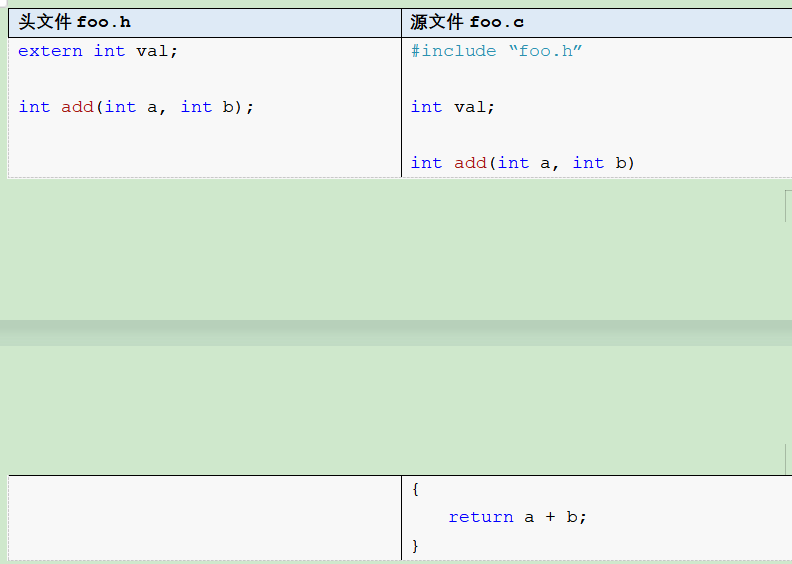

• 不要包含源文件，而是包含头文件；头文件中也不要包含函数或者全局变量的定义，而仅仅包含其声明。将函数的定义放在源文件里，函数的声明放在头文件中；变量的定义放在源文件里，再在头文件中将其extern

•

• 使用易理解函数、类型、变量名称。杜绝使用意义不明的命名，如a、b、l、m等，而要使用意义明确的名字，如使用单词或者易于理解的缩写来描述。此处不推荐使用拼音进行命名。如下展示的是STM32的HAL库中的一个函数命名作为示例

  *函数名：HAL_GPIO_WritePin*
  *HAL*	*GPIO*	*WritePin*
  该函数隶属于HAL库	该函数与GPIO相关	该函数的功能是写引脚的值

• 使用规律的命名规则。常见的几种基础的命名规则如下：

这些命名规则仅仅作为参考，实际上可以使用混合的命名规则，比如公共成员使用帕斯卡命名、私有成员使用驼峰命名，或者在一个变量中使用组合式的命名规则。但是在整个工程中对象的命名规则务必有迹可循。
